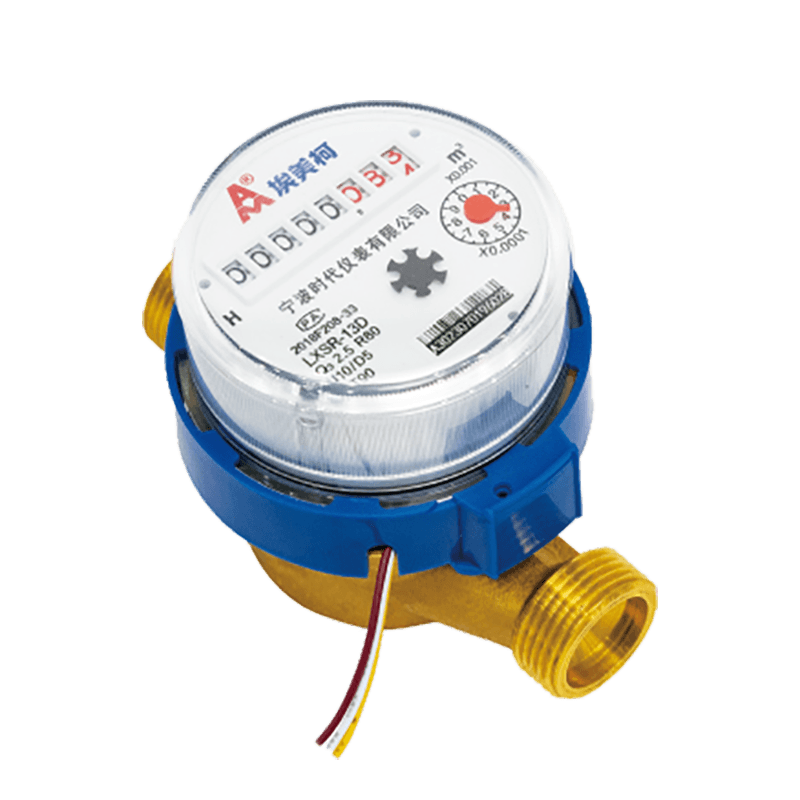

Зроблено з високоякісної латуні, красивої та довговічної. Reed Switch, сигналізація елементів залу або датчик Wiegand. Сухий магнітний драйвер захищає від зовнішнього електромагнітного перешкод. Вакуумний герметичний регістр, анти-заморожування, тривалий час підтримує чіткі читання. Висока точність. Інструмент відповідає стандарту ISO4064.
Деталі
Розумний лічильник води встановлює сенсорний пристр
R≥100, рівень температури: холодна вода не повинна бути вище 30 ℃ (гаряча вода не повинна бути вище 90 ℃), а не нижче 0 ℃. Рівень тиску води: карта 10bar.
Застосування
Запишіть загальну кількість води, що протікає через трубопровід водопровідної води.
Означати
● Сухий циферблат, зручний для читання, зберігайте довгострокову чистоту, тривалий термін служби.
● Використання компонента залу або перемикача Reed для надсилання сигналів (потрібно вказати, коли замовлення місця), надсилайте один сигнал на літр потоку води (використовуйте перемикач Reed), надсилайте 5,10,30 сигналів на літр потоку води (датчик Wiegand) або налаштуйте кількість сигналів, що надсилаються на літр води.
● Віддалена передача водних споживання сигналів до вторинних інструментів.
Вимоги до встановлення
● Лічильник води повинен бути горизонтально встановлений, при цьому поверхня зчитування вгору і напрямок стрілки такий же, як напрямок потоку води.
● Трубопровід повинен бути промитий перед встановленням лічильника води.
● Лічильник води повинен бути встановлений у сухому та простому у обслуговуванні середовища, рекомендується встановити у виділеній коробці водних лічильників.
● Клапани повинні бути встановлені на вході та виході водного лічильника.
Умови використання
Температура води: робоча температура для лічильника холодної води між 0 ℃ і 30 ℃, для лічильника гарячої води не вище 90 ℃.
Тиск: ≤1 МПа
Максимально допустима помилка
Q1≤Q Q2≤qwQ4 ± 2% Діаметр R Q4 Q3 Q2 Q1 Мінімум Максимум Читати значення мм Q3/Q1 м³/год м³ 13 80 3.1 2.5 0.050 0.031 20 80 5.0 4.0 0.080 0.050 0.0001 99999 25 80 7.9 6.3 0.126 0.079 Підключення передавача Колір дроту Передавач Червоний/коричневий Блакитний Чорний/Жовтий Перемикач Reed Надсилання повідомлень Надсилання повідомлень Зал компонент Влада Сигнал Земля Розмір і вага Модель Діаметр Довгий Ширина Висота З'єднання Вага мм Кг Lxsdy-13e 15 110 75 80 G3/4b 0.61 LXSDY-20E 20 130 75 90 G1B 0.77 Lxsdy-25e 25 160 75 90 G5/4b 0.94 Основні технічні дані
